Nexans 24JTS1.M70-150rs

Opis

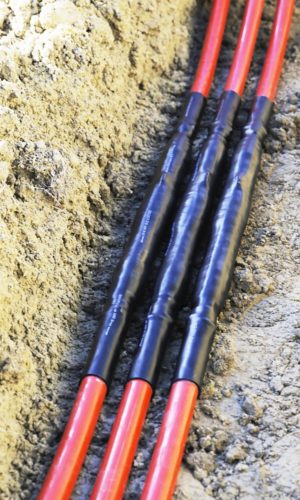

Mufa termokurczliwa przelotowa SN – do kabli jednożyłowych XLPE (70-150 mm²) na napięci  12/20 kV. Cena za sztukę z złączką śrubową. Producent Nexans.

Zastosowanie

Mufa 24JTS1.M70-150  służy do łączenia kabli średniego napięcia, które posiadają izolację z tworzyw sztucznych . Charakteryzuje się szerokim zakresem średnic kabli, na których można ją zainstalować, oraz łatwością i szybkością montażu.

Opis techniczny

24JTS1 to nowoczesna mufa termokurczliwa przelotowa SN. Kompaktowe rozwiązanie o wysokiej jakości, które ułatwia montaż dzięki jednemu prefabrykowanemu elementowi zawierającemu wszystkie niezbędne funkcje elektryczne. Nowa technologia Nexans, „Trójwarstwowa rura GT125”, łączy w sobie sterowanie, izolację oraz ekran w jednym elemencie, przeznaczonym do pracy z napięciami do 24 kV.

Płat na złączce, wykonany z gumy przewodzącej i mastyki o wysokiej przenikalności. Tworzy on klatkę Faraday’a, która wyrównuje pole elektromagnetyczne oraz chroni przed przepięciami wokół złącza.

Połączenia  żyły powrotnej, zarówno dla taśm miedzianych/alu, jak i drutów miedzianych, może być zrealizowana za pomocą rękawów miedzianych (F25 lub F50) lub taśmy miedzianej. Oba typy połączeń można wykonać przy użyciu sprężyn (rs) lub złączek śrubowych (ms).

Zewnętrzna powłoka to grubościenna rura termokurczliwa z klejem, charakteryzująca się wysoką odpornością na działanie mechaniczne i chemiczne.

Mufy serii 24JTS1.M wyposażone są w złączki śrubowe do połączenia żyły roboczej kabla, to bardzo przyspiesza, ułatwia montaż gwarantując pewność połączenia nizeleżnie od materiału i przekroju żyły kabla.

Złączki śrubowe serii M  na napięcie do 52kV

Zalety korzystania z połączeń śrubowych obejmują:

• możliwość zastosowania ich do różnych typów kabli,
• szeroki zakres przekrojów, które mogą obsługiwać,
• łatwość i szybkość montażu,
• możliwość użycia na kablach o zwiększonej gęstości,
• brak potrzeby posiadania drogich narzędzi,
• bardzo szeroki zakres  dostępnych  przekrojów i napięć – maksymalny przekrój wyprodukowany 4800mm².
