Profesjonalne lokalizatory tras kabli Dynatel – niezawodne narzędzia do trasowania kabli i rur
Lokalizatory tras kabli Dynatel w TEV24.pl obejmują zaawansowane urządzenia pomiarowe marki 3M, które służą do lokalizacji infrastruktury podziemnej. Dzięki zastosowaniu nowoczesnych technologii, lokalizatory te umożliwiają dokładne trasowanie kabli energetycznych, telekomunikacyjnych, rur wodociągowych, gazowych oraz markerów RFID. Co ważne, urządzenia te zapewniają wysoką precyzję, niezawodność i bezpieczeństwo pracy w terenie.

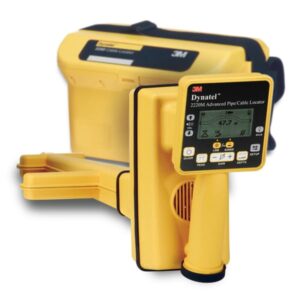

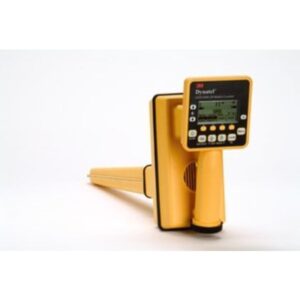

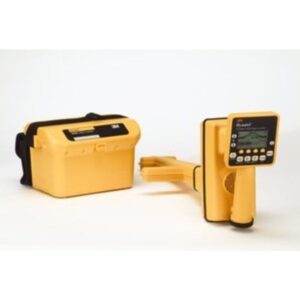

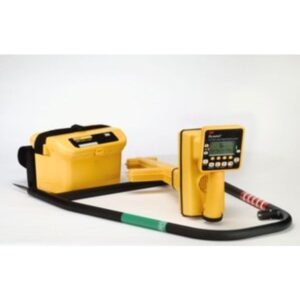

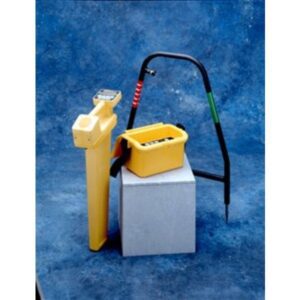

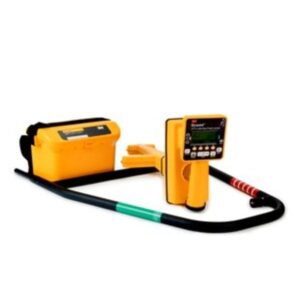

W TEV24.pl dostępne są modele takie jak Dynatel 1420, 2200M, 2250M, 2273M, 2573. Każdy z nich różni się zakresem funkcji, typem obsługiwanych sieci oraz możliwościami pomiarowymi. Dzięki temu można dobrać odpowiedni lokalizator do konkretnego zastosowania. Urządzenia są wykorzystywane przez firmy energetyczne, operatorów sieci telekomunikacyjnych, służby techniczne oraz zespoły inwentaryzacyjne.
Zastosowanie lokalizatorów Dynatel – wszechstronność w praktyce
Lokalizatory Dynatel sprawdzają się w wielu sektorach. W każdym z nich precyzyjna identyfikacja przebiegu sieci podziemnych jest niezbędna. Dlatego urządzenia te znajdują zastosowanie zarówno w codziennej eksploatacji, jak i w pracach projektowych czy serwisowych.
- Energetyka zawodowa i przemysłowa – lokalizatory umożliwiają trasowanie kabli SN i nn, identyfikację uszkodzeń oraz pomiar głębokości ułożenia przewodów. Dzięki temu można szybko zareagować na awarie.
- Telekomunikacja – urządzenia wspierają lokalizację kabli światłowodowych i miedzianych. Dodatkowo pozwalają na identyfikację markerów RFID w sieciach FTTH.
- Infrastruktura wodno-kanalizacyjna i gazowa – lokalizatory współpracują z sondami i nadajnikami, co umożliwia wykrywanie rur niemetalicznych. W efekcie można dokładnie określić przebieg instalacji.
- Geodezja i dokumentacja sieci – urządzenia pozwalają na tworzenie map przebiegu instalacji oraz ich cyfrową inwentaryzację. To znacząco ułatwia planowanie inwestycji.
- Służby utrzymaniowe – lokalizatory wspierają wykrywanie awarii, nielegalnych podłączeń oraz błędów wykonawczych. Dzięki temu możliwe jest szybkie przywrócenie sprawności systemu.
Dzięki zastosowaniu lokalizatorów Dynatel można ograniczyć ryzyko uszkodzenia istniejącej infrastruktury podczas prac ziemnych. Co więcej, urządzenia te pozwalają na szybsze planowanie i realizację inwestycji.
Funkcje i technologie – przewaga systemów Dynatel
Lokalizatory Dynatel wykorzystują szereg zaawansowanych technologii. Dzięki nim pomiary są nie tylko dokładne, lecz także szybkie i bezpieczne.
- Trasowanie aktywne i pasywne – umożliwia lokalizację kabli pod napięciem oraz przewodów nieaktywnych. Dzięki temu można pracować w różnych warunkach.
- Identyfikacja markerów RFID – pozwala na szybkie odnalezienie punktów sieci oznaczonych markerami. To znacznie przyspiesza inwentaryzację.
- Pomiar głębokości – odbywa się bez konieczności wykonywania wykopów. Dzięki temu prace są mniej inwazyjne.
- Cyfrowa rejestracja danych – umożliwia dokumentację pomiarów i integrację z systemami GIS. To ułatwia zarządzanie siecią.
- Kompatybilność z sondami i nadajnikami – rozszerza możliwości lokalizacyjne na rury niemetaliczne. Dzięki temu urządzenia są bardziej uniwersalne.
Urządzenia są odporne na warunki atmosferyczne, wstrząsy i wilgoć. Dlatego sprawdzają się zarówno w środowisku miejskim, jak i w terenie otwartym.
FAQ
Jakie częstotliwości sygnału są dostępne w lokalizatorach Dynatel i kiedy należy je stosować?
Lokalizatory Dynatel oferują różne częstotliwości sygnału, np. 577 Hz, 8 kHz, 33 kHz czy 200 kHz. Niskie częstotliwości (np. 577 Hz) są stosowane do trasowania długich kabli z minimalnym rozpraszaniem sygnału. Wyższe częstotliwości (np. 33 kHz) sprawdzają się w lokalizacji kabli w gęstych sieciach miejskich, gdzie sygnał musi pokonać wiele przeszkód. Dobór częstotliwości zależy od typu kabla, jego długości, głębokości oraz warunków gruntowych.
Czy lokalizator Dynatel może wykryć obecność prądu w kablu bez jego trasowania?
Nie. Lokalizator nie służy do pomiaru przepływu prądu ani do detekcji napięcia. Może wykrywać pole elektromagnetyczne w trybie pasywnym, co może wskazywać na obecność napięcia, ale nie daje informacji o jego wartości. Do pomiaru napięcia i prądu należy używać dedykowanych mierników.
Jakie są wymagania dotyczące szkolenia operatora lokalizatora Dynatel?
Choć obsługa lokalizatora nie wymaga formalnych uprawnień SEP, zaleca się przeszkolenie techniczne. Operator powinien znać zasady trasowania aktywnego i pasywnego, umieć interpretować sygnały oraz rozumieć wpływ warunków terenowych na pomiar. W przypadku pracy w pobliżu kabli pod napięciem wymagane są dodatkowe środki ostrożności i znajomość procedur BHP.
Czy lokalizatory Dynatel mogą być używane w pobliżu linii wysokiego napięcia?
Tak, ale należy zachować szczególną ostrożność. Silne pola elektromagnetyczne mogą zakłócać pomiar, dlatego zaleca się stosowanie niższych częstotliwości i zwiększenie dystansu od źródła zakłóceń. Operator powinien również stosować ekranowanie i unikać bezpośredniego kontaktu z przewodami pod napięciem.
Jakie są różnice w lokalizacji kabli jednożyłowych i wielożyłowych?
Kable jednożyłowe mają mniejszą powierzchnię przewodzącą, co może utrudniać trasowanie sygnału. W przypadku kabli wielożyłowych sygnał rozchodzi się bardziej równomiernie, co ułatwia lokalizację. Dodatkowo, w kablach ekranowanych należy uwzględnić wpływ ekranu na propagację sygnału. W praktyce dobór odpowiedniego trybu pracy lokalizatora oraz częstotliwości sygnału jest kluczowy dla skutecznego wykrycia trasy.
